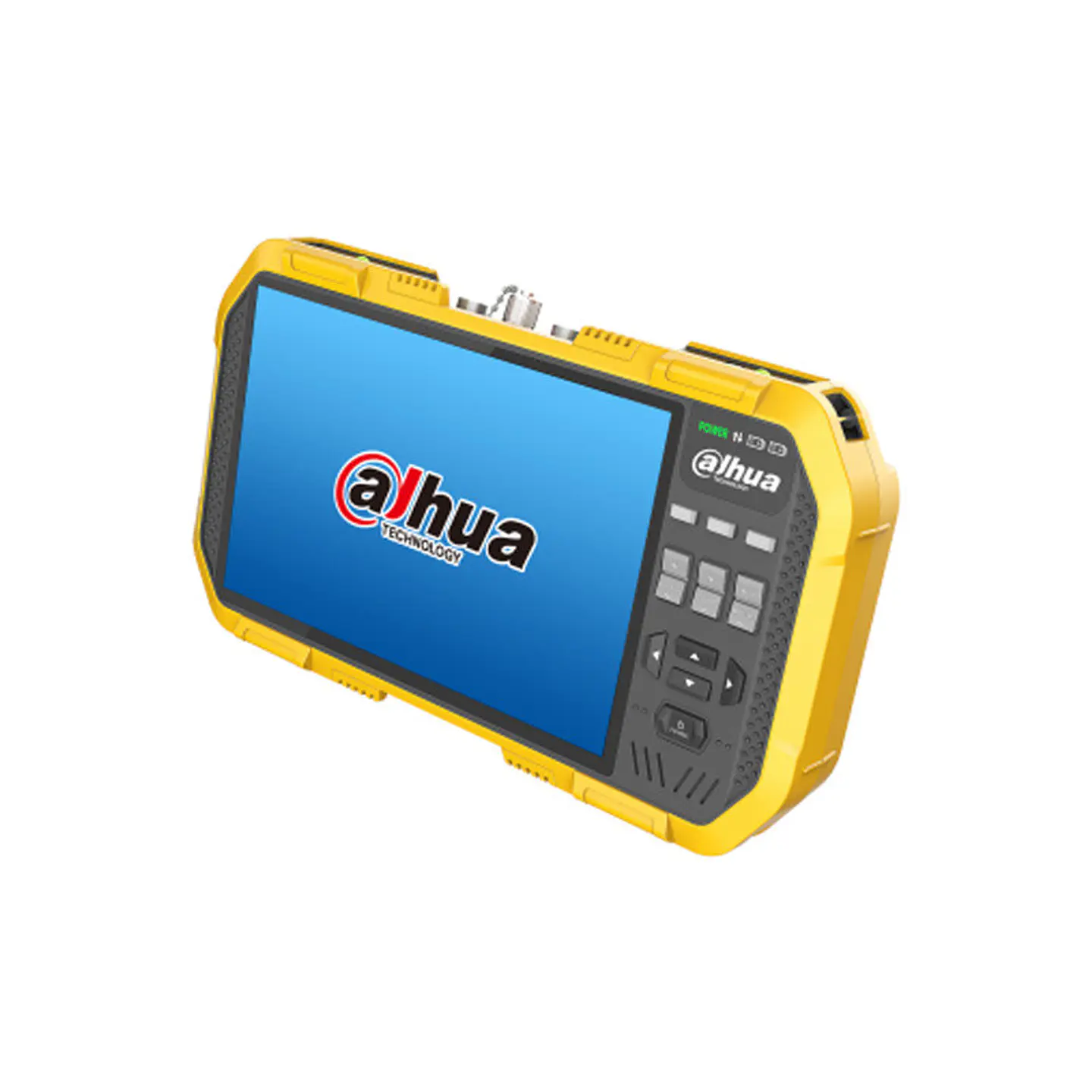

TESTER CCTV DAHUA ANALOGO-IP PANTALLA 7 WIFI
Descripción
📋 Descripción general
El Dahua DH-PFM907-E es un tester integrado portátil diseñado para instalación, configuración y mantenimiento de sistemas de videovigilancia profesionales. Combina analizador de video avanzado con herramientas de diagnóstico de red en una única unidad compacta. Su pantalla táctil de 7 pulgadas (1920×1200) con interfaz intuitiva opera con sistema Linux embebido y soporta simultáneamente tecnologías HDCVI, AHD, HDTVI, CVBS e IP mediante protocolo ONVIF, decodificando formatos H.264/H.265 hasta resolución 4K.
Ofrece autonomía de 10 horas gracias a batería de litio intercambiable de 18.5 Wh y alimentación flexible mediante 12 VDC o PoE 48V, permitiendo conexión directa a cámaras y equipos de vigilancia. Integra multímetro digital de alta precisión, medidor de potencia óptica, analizador de cables de red (TDR), monitor Wi-Fi dual banda (2.4G/5G) y control RS-485 de más de 30 protocolos PTZ.
📐 Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Sistema operativo | Linux |
| Pantalla | 7 pulgadas TFT táctil, 16.7M colores, 1920×1200 píxeles, retroiluminación ajustable |
| Formatos de video soportados | HDCVI, HDTVI, AHD, CVBS (NTSC/PAL), IPC con decodificación H.264/H.265 |
| Resoluciones de video (análogo) | HDCVI hasta 2880×1620@25/30 fps; HDTVI/AHD hasta 2560×1440@25/30 fps; CVBS 720×576@25 fps (PAL) / 720×480@30 fps (NTSC) |
| Resoluciones de video (IP) | Hasta 4K; 2 MP, 4 MP, 6 MP con decodificación en tiempo real |
| Acceso a cámaras IP | ONVIF y protocolo privado Dahua; configuración de resolución, IP, contraseña y restauración a fábrica |
| Multímetro digital | DC/AC voltaje (2-600V), DC/AC corriente (20-2000 mA), resistencia, capacitancia, caída en diodos, continuidad |
| Prueba de cables de red (TDR) | Longitud de pares, atenuación, desviación de retardo; soporte para dos o más cables con visualización de secuencia |
| Analizador Wi-Fi | Bandas 2.4G/5G (IEEE 802.11a/n/ac); prueba de espectro, análisis de señales y monitoreo |
| Medidor de potencia óptica | Detector InGaAs; 850/1310/1300/1480/1550/1625 nm; rango –70 a +10 dBm; precisión <±3% dB; conector FC/PC |
| Control RS-485 | Más de 30 protocolos PTZ (Pelco-D/P, Samsung, Panasonic, Lilin, Yaan); 150 a 19200 bps |
| Conectividad | 2× RJ45 (10M/100M/1G), 1× HDMI entrada, 1× HDMI salida (1920×1080p), 1× USB, 1× Micro-USB, 1× RS-485, audio entrada/salida |
| Alimentación | 12 VDC 1A / PoE 48V 0.5A; salida 12 VDC 2A para cámaras; batería litio 18.5 Wh intercambiable (~10 horas) |
| Dimensiones | 235 × 135 × 45 mm; peso 0.93 kg |
| Temperatura de operación | –10 °C a +55 °C |
| Certificaciones | CE (EN 55032:2015/2017, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 61010-1:2010, EN 62321-1:2013); FCC Part 15 Subpart B:2016 |
📖 Glosario
| Término | Definición |
|---|---|
| ONVIF | Estándar abierto de interfaz para cámaras IP que permite comunicación e integración entre dispositivos de diferentes fabricantes. |
| TDR (Time Domain Reflectometry) | Técnica de diagnóstico de cables que mide reflexiones de pulsos eléctricos para detectar longitud, atenuación y defectos en líneas de transmisión. |
| PoE (Power over Ethernet) | Tecnología que suministra alimentación eléctrica y datos a través de un único cable de red RJ45 a dispositivos compatibles. |
| UTC (Conversor de formato de video) | Funcionalidad que permite cambiar entre formatos de video analógico (CVBS a HDCVI/HDTVI/AHD) para compatibilidad con diferentes cámaras. |
