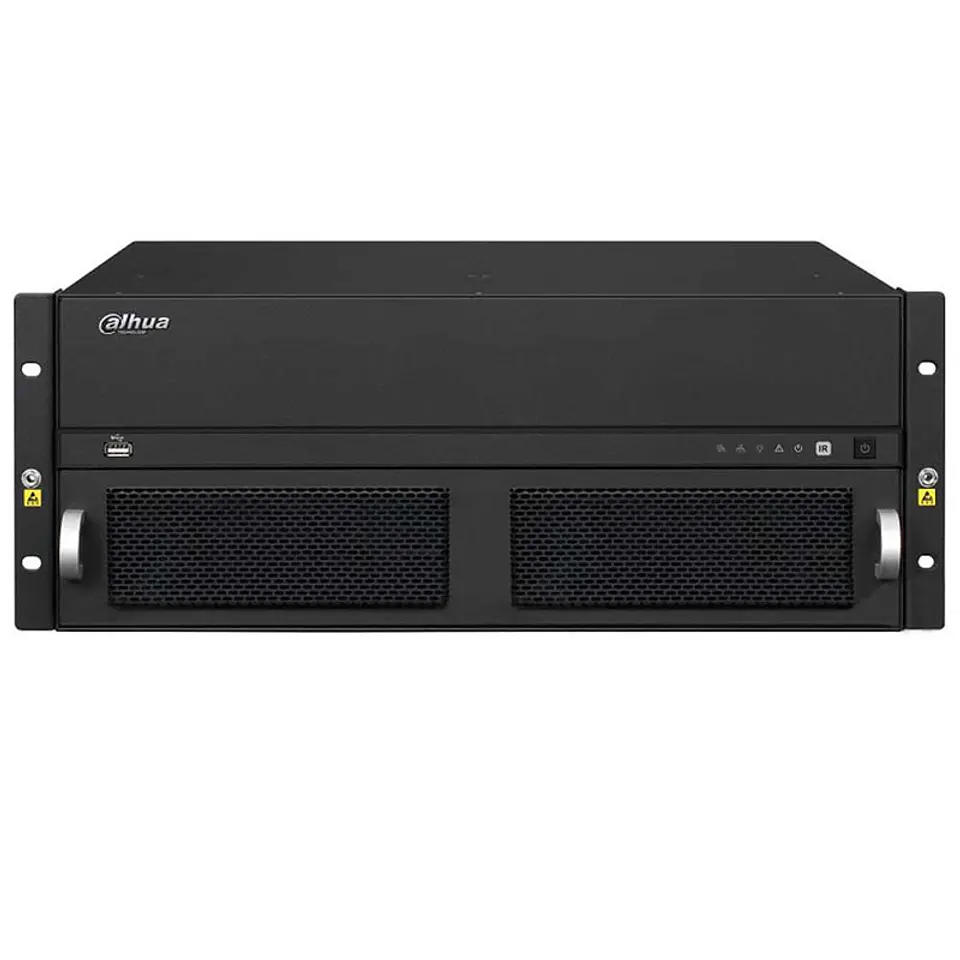

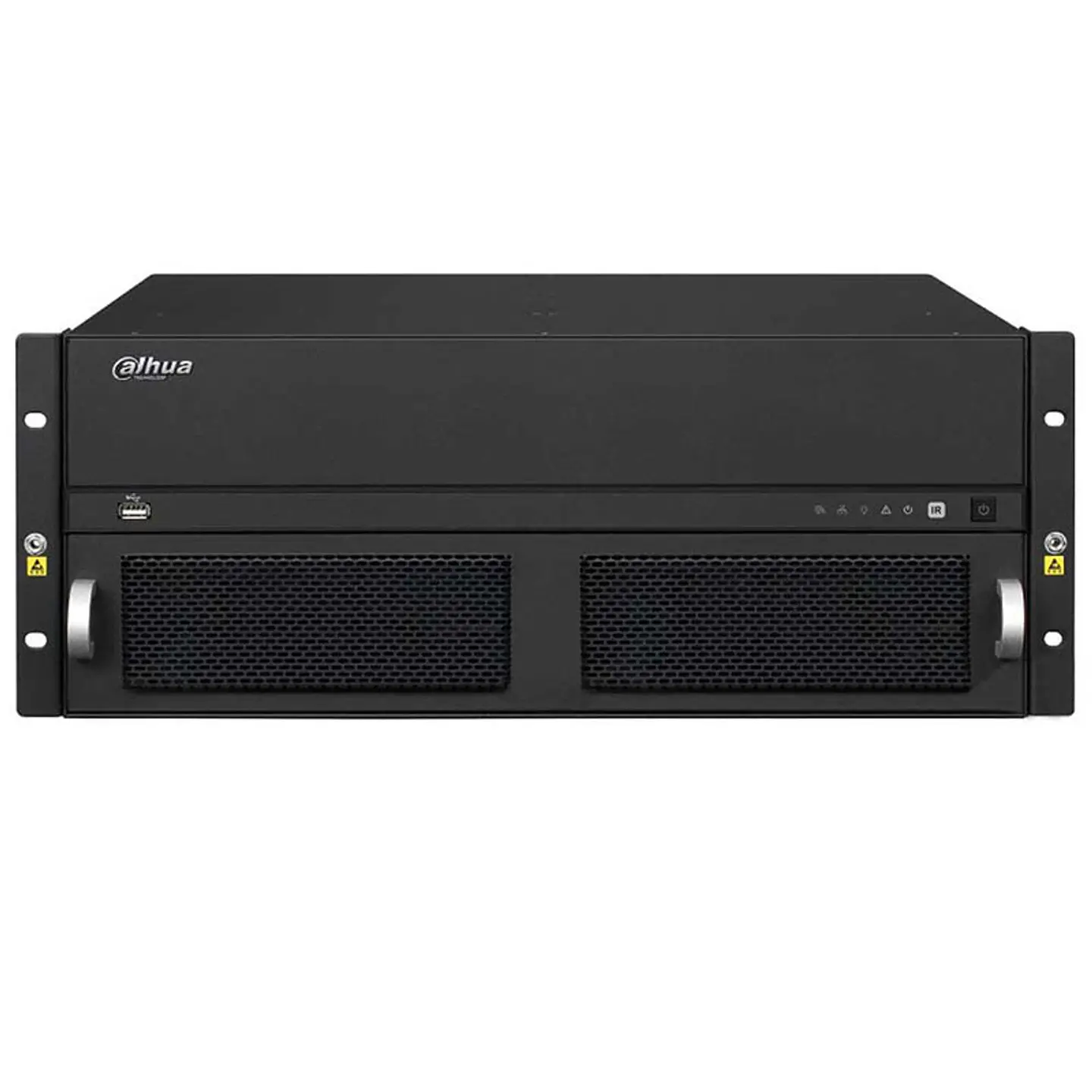

MATRIZ VIDEO DAHUA DHI-N70 3U
Descripción
📋 Descripción general
La Plataforma de Matriz de Video DHI-N70 es una solución de procesamiento de video de grado telecomunicaciones basada en arquitectura ATCA (Advanced Telecom Computing Architecture). Montada en rack estándar 19" de 3U, integra un procesador octa-core de 64 bits con sistema operativo Linux embebido, ofreciendo capacidades robustas de adquisición, codificación, decodificación y conmutación de señales de video para aplicaciones críticas de vigilancia y control.
Su diseño modular de 9 ranuras permite configuración flexible de tarjetas de entrada y salida de audio/video según necesidades específicas. Soporta redundancia de alimentación dual e integra control inteligente de temperatura, garantizando operación confiable en entornos de sala de máquinas. Accesible mediante interfaz web, cliente de escritorio, cliente móvil y teclado de red.
📐 Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | DHI-N70 |
| Forma de factor | 19" 3U rack con fuente de alimentación dual redundante |
| Procesador | Octa-core 64 bits de alto rendimiento |
| Sistema operativo | Linux embebido |
| Ranuras modulares | 9 (1 control principal + 8 audio/video) |
| Codificación entrada | Hasta 2 canales a 4K@60Hz o 8 canales a 1080p@60Hz; H.264, H.265 |
| Decodificación simultánea | Hasta 100 canales HD (3×32MP@25fps, 48×2MP@25fps o 100×D1@25fps); H.265, H.264, MJPEG, MPEG4, SVAC, MPEG2 |
| Salida de video | 18 canales 4K@60Hz + 18 canales 1080p@60Hz mediante 4 puertos HDMI (2×HDMI 2.0 + 2×HDMI 1.3) |
| Resoluciones soportadas | Entrada/Salida: 4096×2160@60Hz, 3840×2160@60Hz, hasta 1024×768@60Hz; Decodificación: 32MP a QCIF |
| Empalme de pantallas | Hasta 36 pantallas con escalado, integración, roaming y capas superpuestas; presets hasta 128 escenas |
| Acceso a red | Hasta 1.024 canales de red; protocolos GB28181, ONVIF, RTSP, Dahua Private, Hikvision Private; TCP, UDP, RTP, RTSP, RTCP |
| Conectividad | 2×RJ-45 Gigabit, 2×RS-232, 1×RS-485, 2×USB 3.0, 1×Type-C, 2×entrada alarma, 1×salida alarma, audio 3.5mm jack |
| Fuente de alimentación | 100-127VAC / 200-240VAC; 50-60Hz; 10A/5A; conmutación en caliente |
| Consumo de energía | ≤ 140W |
| Rango operativo | 0°C a +50°C; 10%-90% RH no condensante |
| Dimensiones y peso | 484×782×134 mm (L×W×H); 13 kg neto, 15 kg con embalaje |
📖 Glosario
| Término | Definición |
|---|---|
| ATCA (Advanced Telecom Computing Architecture) | Arquitectura de computación para telecomunicaciones que enfatiza redundancia, confiabilidad y modularidad mediante ranuras de inserción automática. |
| Empalme de video | Técnica que combina múltiples fuentes de video en una visualización única sin discontinuidades, escalando y posicionando cada canal de forma independiente. |
| H.265/HEVC | Estándar de codificación de video de última generación que proporciona mejor compresión que H.264 manteniendo calidad de imagen equivalente. |
| Matriz de conmutación | Sistema que enruta selectivamente múltiples señales de entrada hacia múltiples salidas con capacidad de procesamiento, escalado e integración de contenido. |
