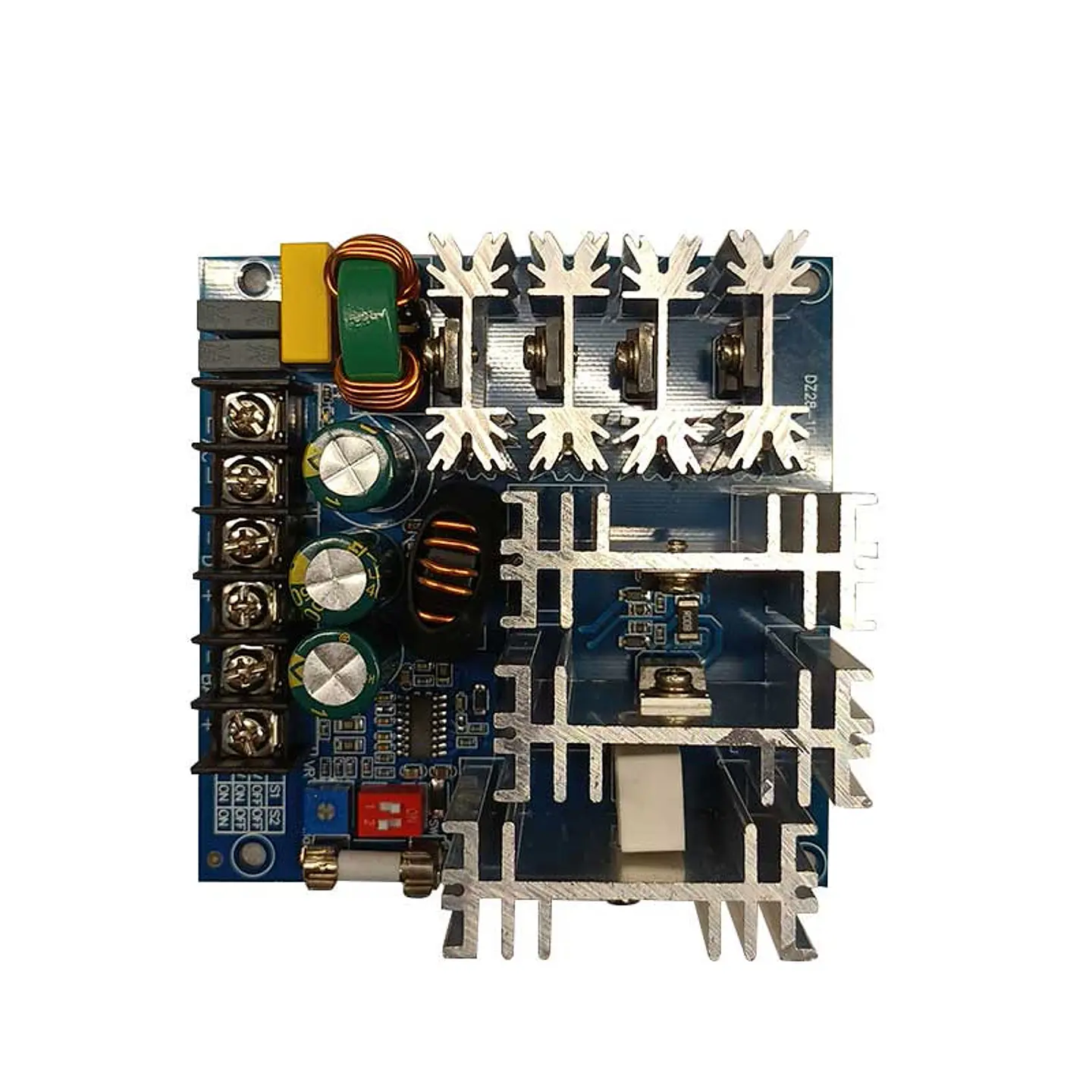

CARGADOR BATERIA 6-12-24V 10A PLUS
Descripción
📋 Descripción general
El cargador de batería AXXTEC AX-ST2406-10PRO es una fuente de alimentación regulada diseñada para proporcionar energía confiable a sistemas de seguridad electrónica y control de acceso. Integra un circuito inteligente de carga automática que mantiene las baterías de respaldo en óptimas condiciones, con conmutación automática a modo batería cuando falla el suministro eléctrico principal. Permite seleccionar tres niveles de voltaje de salida (6, 12 ó 24 VCC) mediante interruptores DIP, adaptándose a diferentes equipos sin necesidad de múltiples unidades.
Entrega 9.0A corriente continua (pico máximo 10.0A) con salida regulada, filtrada y protegida contra cortocircuitos, inversión de polaridad y sobrecarga. Su formato compacto (140×130×55mm) permite instalación en gabinetes estándar, mientras que los indicadores LED facilitan el monitoreo visual del funcionamiento en tiempo real.
📐 Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | AX-ST2406-10PRO |
| Voltaje de salida CC | 6, 12, 24 VCC (seleccionable por DIP) |
| Voltaje de entrada operativa | 24~28 VCA ó 26~28 VCC |
| Corriente continua | 9.0A |
| Corriente pico máximo | 10.0A |
| Corriente de salida auxiliar | 6V=100mA, 12V=220mA, 24V=450mA |
| Transformador recomendado | 6VCC: 24~28VAC/180VA | 12VCC: 24~28VAC/180VA | 24VCC: 28VAC/350VA |
| Fusible principal | 10A |
| Indicadores de estado | LED verde (entrada CA), LED rojo/azul (salida CC) |
| Rango de temperatura operativa | -20°C a +65°C |
| Dimensiones | 140 × 130 × 55 mm |
| Protecciones | Diodos inversión de polaridad, limitación de corriente, corte automático batería baja (<80%) |
📖 Glosario
| Término | Definición |
|---|---|
| Conmutación automática | Cambio instantáneo entre alimentación de CA y batería sin interrupción de energía (tiempo respuesta <1ms) |
| Regulación de voltaje | Mantenimiento de tensión de salida estable mediante circuito de retroalimentación y potenciómetro ajustable en campo |
| Interruptor DIP | Pequeño selector configurables sin herramientas que permite elegir voltaje de salida (6V, 12V ó 24V) |
| Corte de batería baja | Desconexión automática cuando voltaje de batería cae bajo 80% del valor de salida establecido |
